1. Parameters

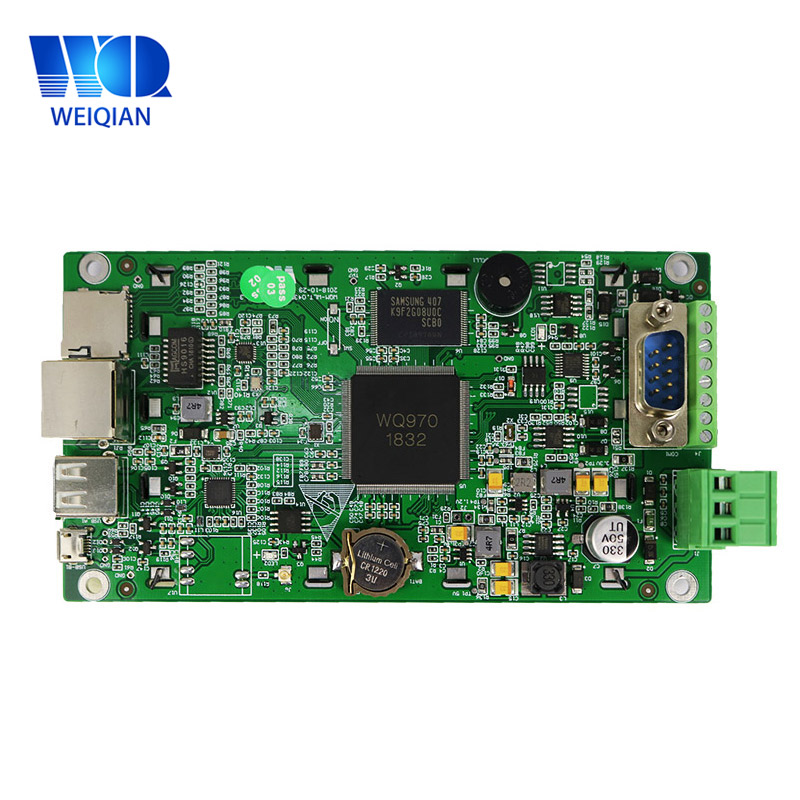

Product Modell

WLT-043R-NN00

Basic Parameter

●CPUARM9 Architektur;Frequency 300MHZ

● Memory: 64MB DDR2

● Flash:128MB NandFlash

Display Bildschirm

● Size4.3 inch

● Resolution480 × 272

● Wide-temperature Typ64K Farben oder Farben 260K

● LED Hintergrundbeleuchtunglifetime>25.000 Stunden

Touch Bildschirm

4-wire Widerstand Touchscreen(driver innerhalb)

Hardware Interface

● 1 Kanal DB9 Interface(COM1).

● 1 Kanal 3-wire RS-232 seriell Port(COM2)

● 2 Kanal RS-485 Schnittstelle(COM3COM7)COM3 ist ein Multiplexen von CAN COM3 als Standard.

● 1 Kanal USB-GeräteschnittstelleSupport ActiveSync eine Verbindung zum PC zum Austausch von Daten und Debug-Anwendung.

● 1 Kanal USB Host-SchnittstelleSupport übliches USB-Gerät wie Maus keyboard U disketc.

● 1 Kanal 100M-Ethernet-Schnittstelle.

● 1 Kanal TF Schlitz Support SD/TF-Karte.

● 1 Kanal CAN-Schnittstelle(driver innerhalb)(optional)

● 1 Kanal DC12V~24V Power Eingangsschnittstelle.

Achtung

When die serielle Schnittstelle angeschlossen Die GND Draht der beiden Vorrichtungen verbunden werden muß Verbrennen den seriellen Chips zu vermeiden und um die Kommunikation zu beeinflussen.

OS

Windows CE 6.0

Defend Grad

 /

working Environment

● Power DC 12 V~24V600mA

● working Temperatur-10~60 ℃

● Storage Temperatur-20~80 ℃

● working Luftfeuchtigkeit10~90% RH

Size

● No shell

● powerDC12~24V

● Size144x77.7x25.3 (MM)

● trepanning Größe108x69.5 (MM)

Application Bereich

● industrial controldetection deviceinstruments und msecurity Überwachungmedical Instrumente und Apparate intelligent Terminals eingebettetes Hoch-end Anwendung.

Software support

● Flash FAT-Dateisystem Schutzfunktion

● IDE. Visual Studio 2005/2008.net(.net 2.0 Compact) EVC++ Labview Entwicklung.

● Einfache Änderung der Benutzer-defined splash-Screen.

● Support Anzeigebildschirm Drehung(degree: 0/90/180/270).

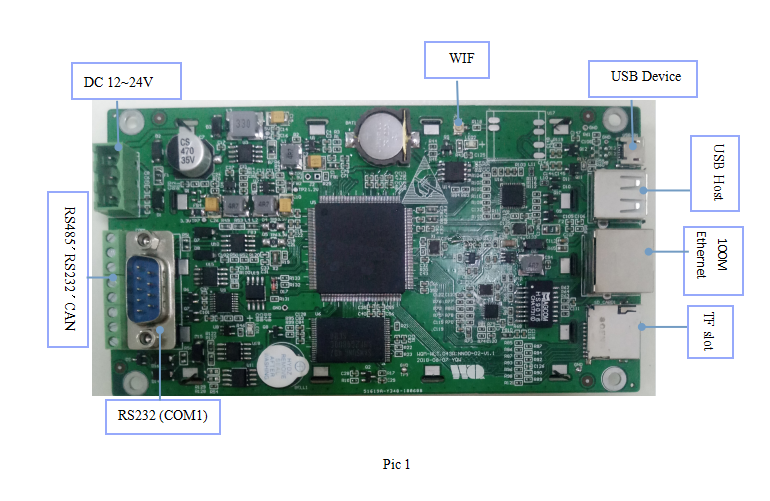

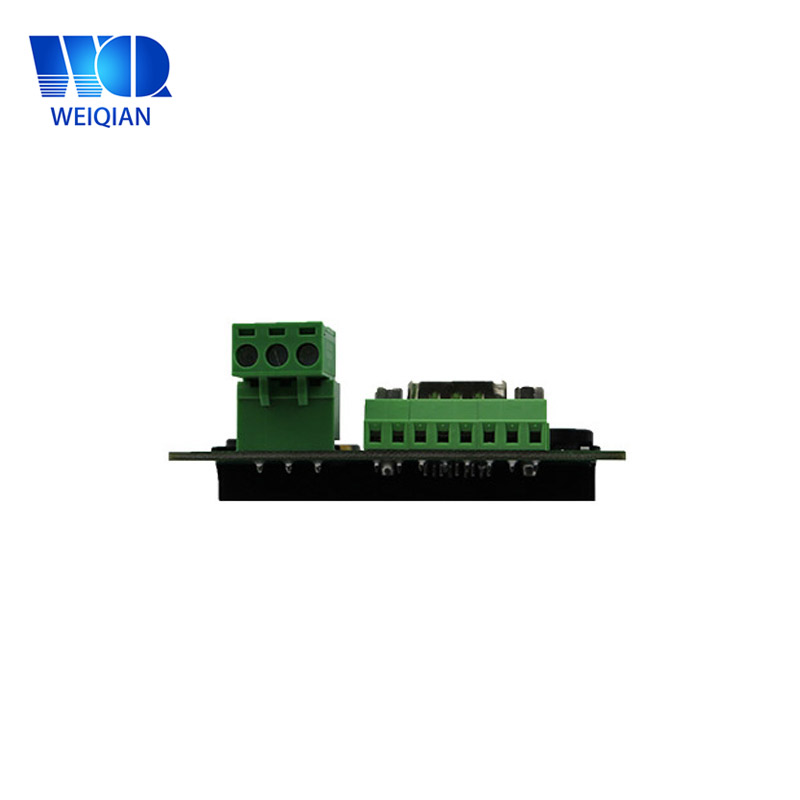

2  Interface Definition

1.  COM7-485B

& sub2;. COM7-485A

3.  GND

4. COM2-RX von RS-232

5. COM2-TX der RS ​​-232

6 GND

7 COM3-485B (CANL)

8  COM3-485A (CANH)

 2.1 RS-232 interface

2 Kanal serielle Schnittstelle Support die höchsten-Level baudrate115200bps. Die entsprechende Schnittstelle in Linux-System ist COM1~COM2.

2.2  RS-485 interface

Die entsprechend Port in Linux-System ist COM3COM7.

2.3 CAN Bus interface

Die Funktion von Can-BUS Schnittstelle ist optional. Auch without Endwiderstand innerhalbPL einmal in der Notwendigkeit angeben.

 2.4 Power Interface

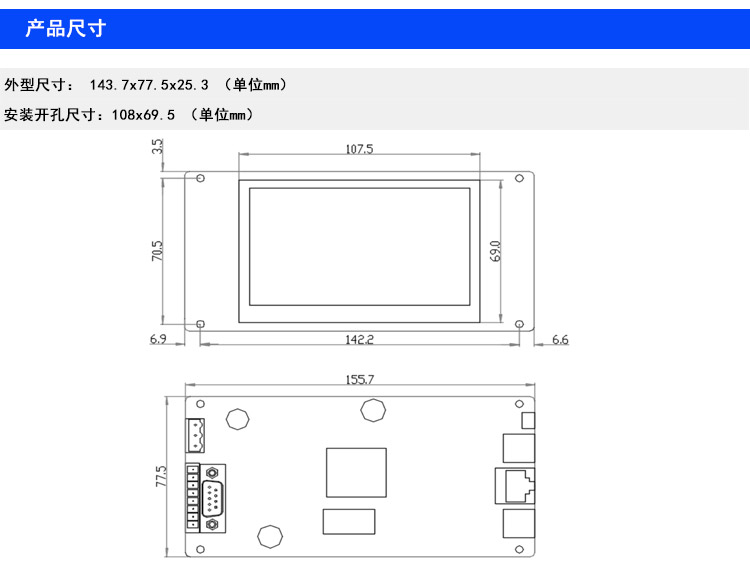

3. Exterior Größe

Exterior Größe144x77.5x25.3(MM)        Trepanning Größe108x69. 5 (MM)
